Diese Anleitung beschreibt den vollständigen Umbau eines ADP-Freischaltterminals auf unsere BWNpro-Systemlösung. Es werden Display, Halterung, Verkabelung und Software getauscht. Benötigt wird ein 7er- und ein 8er-Maulschlüssel oder passende Nüsse. Der USB-Stick mit dem System-Image wird mitgeliefert.

1. Vorbereitung

• Terminal abschalten und ggf. vom Stromnetz trennen.
• Schlüssel zum Öffnen bereitlegen (nicht im Lieferumfang enthalten).
• 7er Maulschlüssel zum Entfernen der Display-Muttern.
• 8er Maulschlüssel für den oberen Verschlussbolzen.
• USB-Stick mit dem BWNpro-Image bereithalten.
• Haltebleche und neues Display-Anschlusskabel bereithalten.

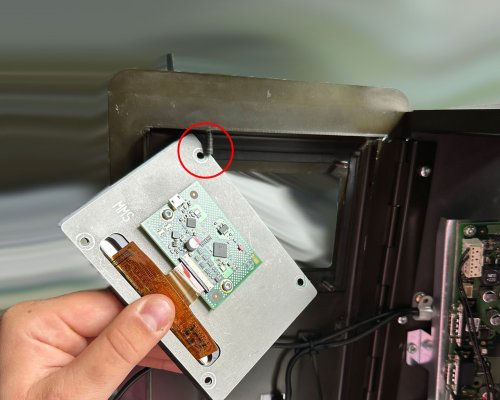

2. Gehäuse öffnen & altes Display entfernen

• Gehäuse mit dem Schlüssel öffnen.
• Verschlussbolzen oben mit 8er Schlüssel vorsichtig lösen – Position merken.
• Vier Muttern der Displayplatte mit 7er Schlüssel lösen.
• Display leicht nach oben links anwinkeln und herausdrehen (siehe Bild).
• Anschließend Kabelverbindungen entfernen.

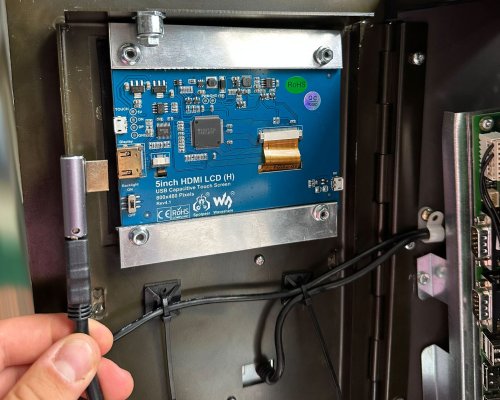

3. Neues Display einsetzen & verkabeln

• Neues Display auf die Stehbolzen setzen.
• Halterplatte montieren, Muttern nur handfest anziehen.
• Darauf achten, dass Bolzen nicht über die Muttern hinausragt (Bruchgefahr).
• Display leicht zur Scharnierseite schieben.
• HDMI- und Micro-USB-Kabel anschließen.
• Kabel mit der Klebe-Kabelführung befestigen.
• Display mittig ausrichten und endgültig verschrauben.

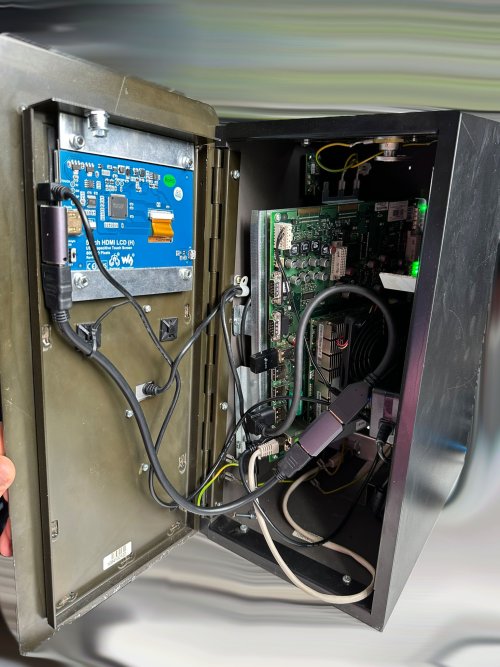

4. Softwareinstallation & Abschluss

• Verschlussbolzen oben wieder anbringen – nur handfest und korrekt positioniert.
• HDMI-Kabel in den untersten DisplayPort stecken.
• Kabel seitlich verlegen, damit es nicht eingeklemmt wird.
• USB-Stick in einen vorderen USB-Port stecken.
• Terminal einschalten – die Software wird automatisch installiert.
• Nach Abschluss der Installation wird der Bildschirm schwarz. Das Terminal muss anschließend manuell neu gestartet werden. (Ca. 10min)
• Nach dem Neustart fährt das Gerät automatisch hoch.
• Nach ca. 3 Minuten wird die Adresse zur Fernaufschaltung automatisch an den Support übermittelt, der die abschließende Installation vornimmt.

5. Inbetriebnahme & Support

Nach der Installation kann sich unser Support auf das Terminal aufschalten, die Lizenznummer eingeben und das System abschließend einrichten.

Bitte vereinbaren Sie vor dem Umbau unbedingt einen Termin mit uns, damit es vor Ort nicht zu unnötigen Wartezeiten kommt. Sie erreichen uns über das Supportcenter in BWNpro: oben rechts in der Kopfzeile auf das Fragezeichen-Symbol klicken. Dort finden Sie die Rufnummer der Helpline und das Ticketsystem.
